一、概述

DeM100Z网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样，经过运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示；仪表具有多种扩展功能模块：数字通讯模块、数字量开关模块、电能脉冲模块和模拟输出模块，可根据需要灵活选用。RS485的数字接口可实现仪表组网络通讯功能；2路电能脉冲输出和1～4路模拟量（4～20mA）输出功能可实现电能和电量的变送输出功能；4～16路开关量输入和2～4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。

DeM100Z网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，DeM100Z网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分：定义和通用要求》和企标Q/320281DEA02-2012中相关要求。

二、技术指标

技术参数		指标
精度等级		U、I、F为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示方式		LCD/LED切换或循环显示（可编程设置）
电源	工作范围	AC、DC 85V～265V
电源	功耗	≤8VA
输入测量	网络	三相四线、三相三线2CT、三相三线3CT
	额定值	线电压：AC100V（经PT）、380V、480V；电流：AC1A、5A（订货时标明电压、电流变比）
	过负荷	持续：1.2倍瞬时：电压2倍（10秒），电流10倍（5秒）
	功耗	电压回路功耗< 0.1VA（每相）电流回路功耗< 0.5VA（每相）
	阻抗	电压回路阻抗> 500kΩ；电流回路阻抗< 20mΩ
	频率	50Hz或60Hz（出口项目需标明电网频率）
	谐波	电压、电流2～47次谐波含量监测；电压、电流各通道THD（总谐波失真）电力质量分析
电能计量		正负有功、无功电能计量，复费率表可编程设置8个时段4种费率
分时计量时钟准确度		误差≤0.5s/d
扩展功能	数字通讯接口	标配一路RS-485接口，MODBUS-RTU规约（增强型网络表可配2路RS485接口）；可选PROFIBUS-DP接口（型号后缀加“P”）
	脉冲输出（标配）	2路电能脉冲输出（集电极开路的光耦输出）
	模拟量输出（选配）	1路或4路DC 4～20mA的模拟量变送输出
	开关量输入（选配）	4～16路开关量输入，干接点方式
	开关量输出（选配）	2路或4路常开触点的继电器输出（增强型、6方形和61方形表为2路输出），继电器触点容量：AC220V/5A
工作环境		-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
隔离耐压		电源/输入/输出之间耐压>2kV

三、规格选型一览表

型号	基本功能	显示方式	扩展功能				开孔尺寸
			数字通讯	电能脉冲（标准配置）	变送输出（选择配置）	开关量输入/输出（选择配置）
DeM100Z-2SY□	电力网络中U、I、P、Q、S、PF等26种电量参数全部测量和电能计量	LCD显示	标配一路RS485接口，MODBUS-RTU规约，增强型（后缀加“+”）可配2路RS485接口；可选PROFIBUS-DP接口（型号后缀加“P”）	2路电能脉冲输出	1路或4路4～20mA	4路或6路开入2路或4路开出	111×111mm
DeM100Z-2S4□		3排LED显示
DeM100Z-9SY□		LCD显示					91×91mm
DeM100Z-9S4□		3排LED显示
DeM100Z-3SY		LCD显示			1路4～20mA	4路开关量输入 2路开关量输出	76×76mm
DeM100Z-3S4		3排LED显示
DeM100Z-ASY		LCD显示			1路4～20mA (不能和2路DO同时选)	4路开关量输入 2路开关量输出	67×67mm
DeM100Z-AS4		3排LED显示
DeM100Z-2S4K		3排LED显示			可同时监测16路开关输入状态（无变送输出和开关量输出可选）		111×111mm
DeM100Z-2FY□	电力网络中全部电量参数测量以及分时复费率电能计量	LCD显示			1路或4路4～20mA	4路或6路开入 2路或4路开出	111×111mm
DeM100Z-9FY□		LCD显示					91×91mm
DeM100Z-3FY□		LCD显示			1路4～20mA	4路开关量输入 2路开关量输出	76×76mm
DeM100Z-2HY□	电力网络中全部电量参数测量以及谐波监测	LCD显示			1路或4路4～20mA	4路或6路开入 2路或4路开出	111×111mm
DeM100Z-9HY□		LCD显示					91×91mm
DeM100Z-3HY□		LCD显示			1路4～20mA	4路开关量输入 2路开关量输出	76×76mm
DeM100Z-2AY□	电力网络中全部电量参数测量、分时复费率电能计量以及谐波监测	LCD显示			1路或4路4～20mA	4路或6路开入 2路或4路开出	111×111mm
DeM100Z-9AY□		LCD显示					91×91mm
DeM100Z-3AY□		LCD显示			1路4～20mA	4路开关量输入 2路开关量输出	76×76mm

注：6方形和61方形仪表尺寸较小，无增强型，也不可选PROFIBUS-DP接口。

四、推荐产品

DeM100Z-2AY

DeM100Z-

DeM100Z

04Z-3AY

9AY(3)

◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数，电压、电流通道2～47次谐波含量监测。
◇ 计量：有功、无功电能计量，可编程设置8时段4费率分时计量。
◇ 显示：白底黑字大屏幕LCD显示，清晰美观。
◇ 数字通讯： RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
◇ 开关量输入输出模块（选择配置）：可选4路或6路开关状态输入监视和遥信，2路或4路可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选1路或4路（6方形表为1路）可编程设置4～20mA输出，可实现传统变送器功能。
◇ 适用于进线回路中电参数的完整监测和管理。

DeM100Z-2HY

DeM100Z-

DeM100Z

04Z-3HY

9HY

◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数，电压、电流通道2～47次谐波含量监测。
◇ 计量：有功、无功电能计量。
◇ 显示：白底黑字大屏幕LCD显示，清晰美观。
◇ 数字通讯： RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
◇ 开关量输入输出模块（选择配置）：可选4路或6路开关状态输入监视和遥信，2路或4路可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选1路或4路（6方形表为1路）可编程设置4～20mA输出，可实现传统变送器功能。
◇ 适用于进线回路中电参数的完整监测和管理。

DeM100Z-2SY
DeM100Z PD204Z-3SY
DeM100Z-ASY
9SY

◇ DeM100Z力网络的U、I、P、Q、S、PF、F等全部电量参数。
◇ 计量：有功、无功电能计量。
◇ 显示：白底黑字大屏幕LCD显示，清晰美观。
◇ 数字通讯： RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
◇ 开关量输入输出模块（选择配置）：可选4路或6路开关状态输入监视和遥信，2路或4路可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选1路或4路（6方形和61方形表为1路）可编程设置4～20mA输出，可实现传统变送器功能。
◇ 适用于各种进线回路、大容量配出回路中电参数的监测和管理。

DeM100Z-2S4
DeM100Z DeM100Z-3S4
DeM100Z-AS4
2S4

◇ DeM100Z力网络的U、I、P、Q、S、PF、F等全部电量参数。
◇ 计量：有功、无功电能计量。
◇ 显示：可编程3排4位LED切换或循环显示方式，显示清晰。
◇ 数字通讯：RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
◇ 开关量输入输出模块（选择配置）：可选4路或6路开关状态输入监视和遥信，2路或4路可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选1路或4路（6方形和61方形表为1路）可编程设置4～20mA输出，可实现传统变送器功能。
◇ 适用于各种进线回路、大容量配出回路中电参数的监测和管理。

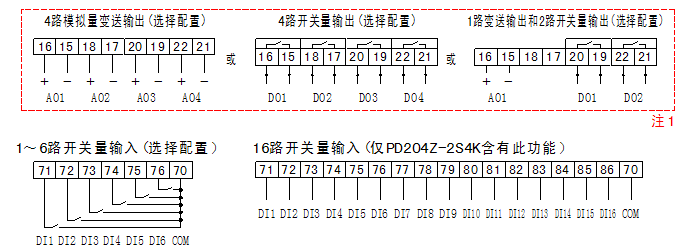

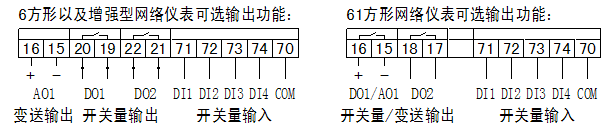

五、接线方式

（1）辅助电源
